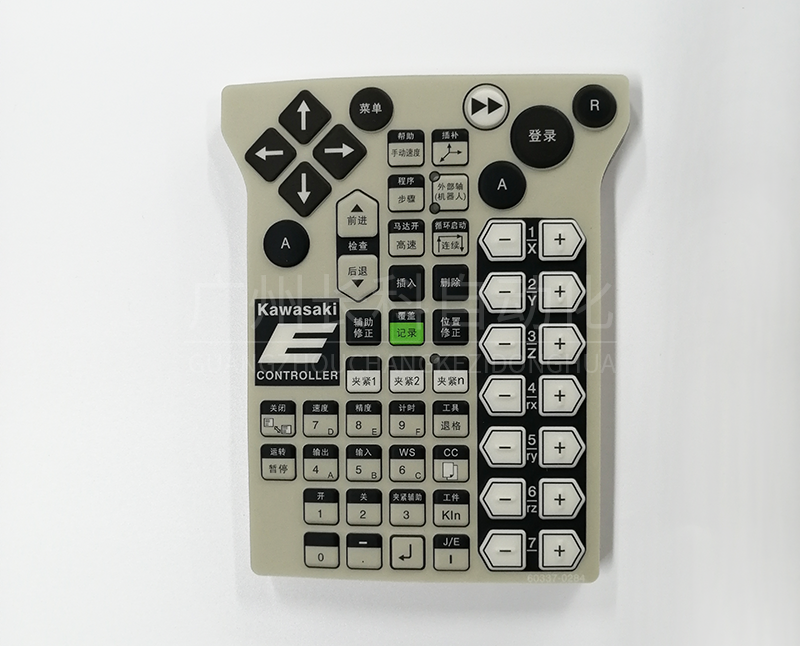

川崎示教器按鍵膜60337-0284

川崎機器人E系列示教器按鍵膜Kawasaki 60337-0284適用于以下型號示教器：

50817-0009

50817-0064

50817-0065

50817-0066

50817-0069

50817-0096L10

50817-0099L05

……

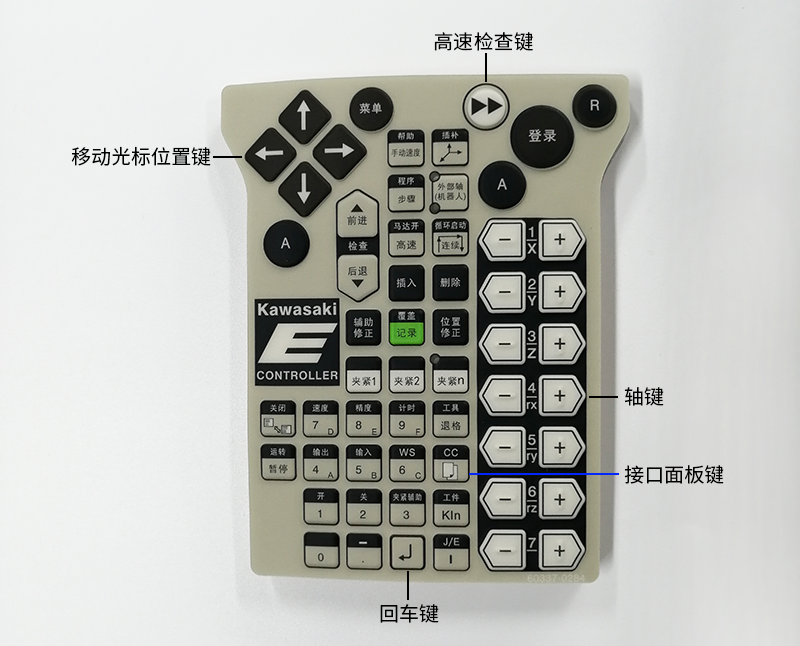

川崎示教器按鍵膜60337-0284



A鍵：與其他的鍵一起按下，將選擇該鍵上部所示的功能（黑底白字）。

菜單鍵：在活動區顯示下拉菜單。

移動光標位置鍵：在步驟、項目、畫面之間移動光標位置。

登錄鍵：進入當前程序選擇列表。

R鍵：刪除輸入框中的數據，調用R代碼輸入框，返回到上一畫面等。顯示R代碼輸入框后，按下“A”+“幫助”顯示R代碼列表；和“A”鍵按下，則執行截屏功能。

高速檢查鍵：當高速檢查功能有效時，按下“檢查前進”“檢查后腿”+此鍵以高速進行檢查操作。

檢查前進鍵：在檢查模式下進入下一步。在再現模式下，用作單步的前進鍵。

檢查后腿鍵：在檢查模式下退回下一步。

手動速度鍵：設定手動和檢查操作的速度。每按下此鍵切換速度如下：1→2→3→4→5→1

坐標鍵：選擇手動操作的坐標系。每按下此鍵切換操作模式如下：各軸→基礎→工具→各軸；

選擇插補命令類型時，每按下“A”+此鍵切換插補模式如下：各軸→直線1→直線2→圓弧1→圓弧2→F直線→F圓弧1→F圓弧2→X直線→各軸。

步驟鍵：顯示步驟選擇菜單。

外部軸鍵：切換上面（下面）LED發光，同時選擇可能操作的外部軸組JT15-JT18（JT8-JT14）

高速/馬達開鍵：①加速在示教或檢查模式下的機器人動作速度；

②在馬達電源不供電時打開馬達電源。相反，在馬達電源供電時切開馬達電源。

循環啟動/連續鍵：①連續鍵：設定如何在檢查模式下再現程序。在單步和連續之間切換。

②循環啟動鍵：在再現模式下開始循環運動。

插入鍵：插入在程序中新的步驟。

刪除鍵：刪除已注冊的程序步驟。

輔助修正鍵：編輯輔助數據。

覆蓋/記錄鍵：①覆蓋鍵：用新的步驟覆蓋當前步驟。

②記錄鍵：在當前步驟后面添加新的步驟。

位置修正鍵：修改位置數據。

軸鍵：運動從JT1到JT7的各軸。

關閉/切換鍵：關閉或切換活動區域。

接口面板鍵：打開或隱藏接口面板。
