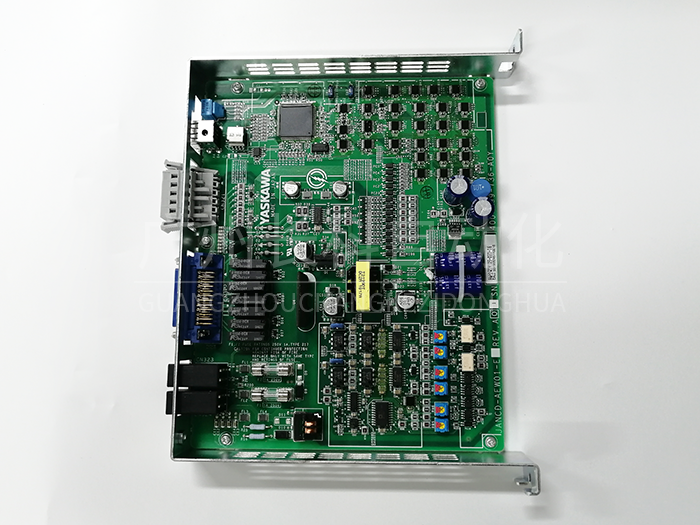

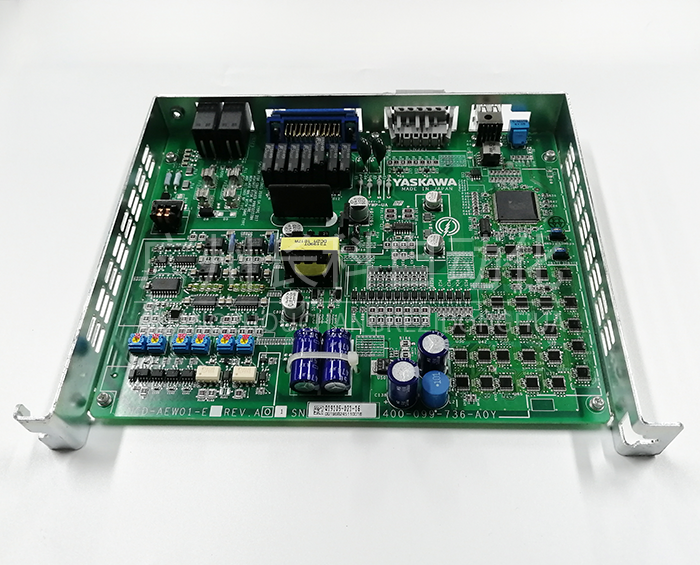

安川機器人YRC1000 JANCD-AEW01-E焊接機接口基板：

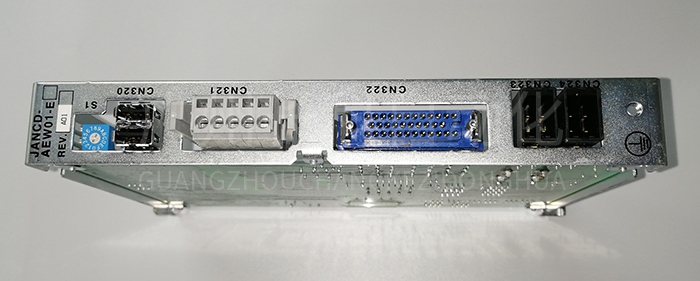

狀態設定開關

I/O數據傳輸接口

始端檢出指令信號輸出接口

焊接機連接接頭

DC24V電源輸出接頭

DC24V電源輸入接頭



JANCD-AEW01-E電纜連接：

將DC24V供電電纜連接到JANCD-AEW01-E基板的CN324接口。

將I/O的通信電纜連接到JANCD-AEW01-E基板的CN320接口上，CN320空的一側請連接上終端接頭。

焊接機用電纜請連接到JANCD-AEW01-E基板的CN322接頭上。
