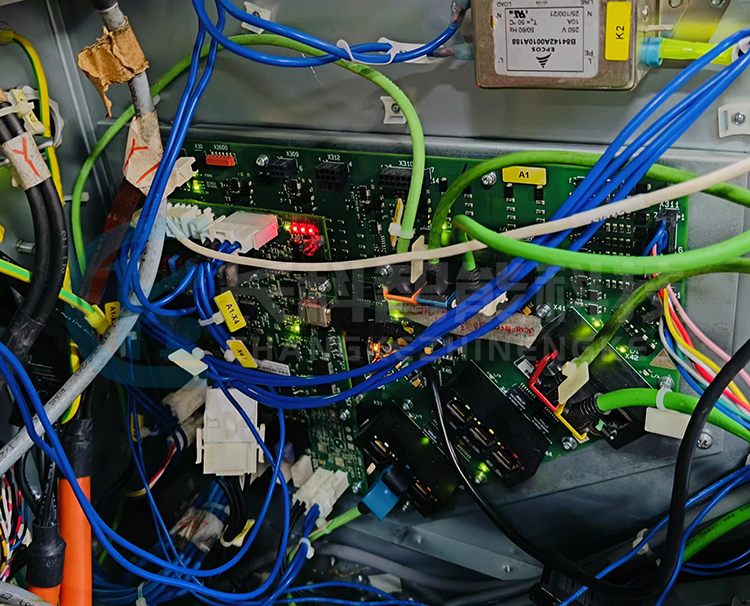

庫卡控制柜CCU主板00226429 00161121 00194763維修
KEB - 庫卡擴展總線

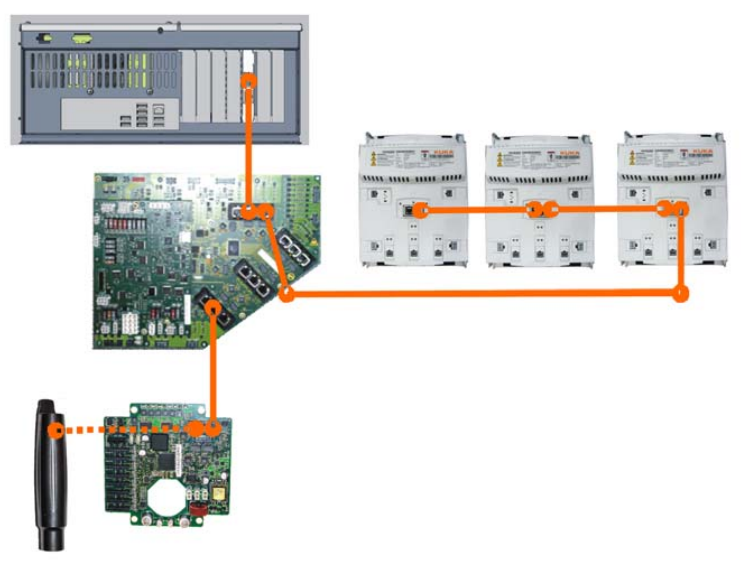

庫卡控制器總線（KCB）

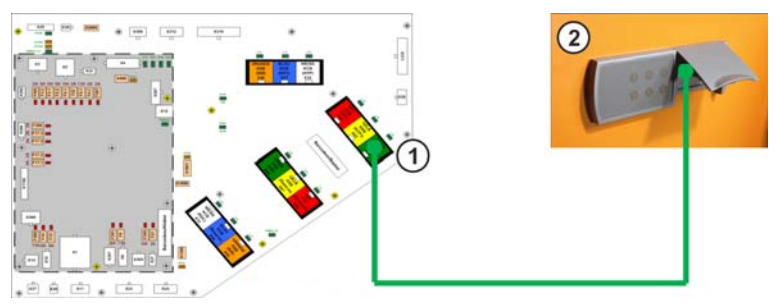

庫卡服務接口（KSI - KUKA Service Interface）
① X43 KSI - KUKA Service Interface
② 連接到 CSP - Control System Panel（控制系統操作面板）
PMB電源管理板功能：
緩沖式供電
① KPPsr；
② KSPsr；
③ 示教器；
④ 多核控制系統 PC 機；
⑤ RDC分解器數字轉換器；
⑥ 現場總線（選配）。
非緩沖式供電
① 電機制動裝置；
② 風扇；
③ 客戶接口；
④ 快速測量輸入端。

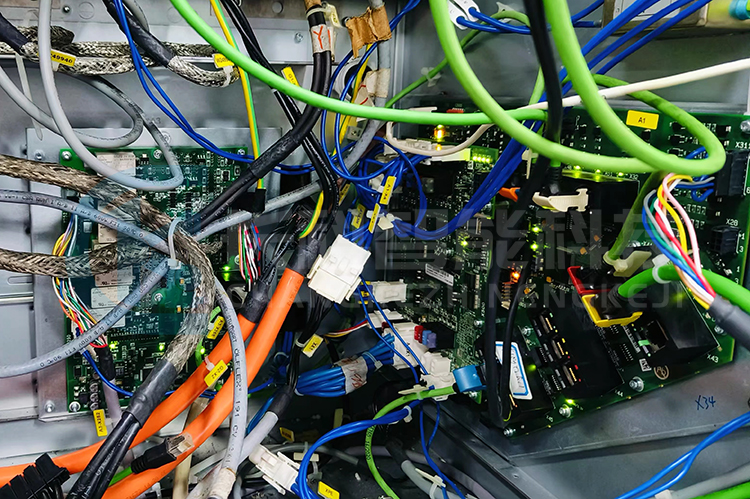

PMB電源管理板卡00-226-429接口：
X3：KPP - 27V 制動供電（邏輯電路）；
X5：KPS27 - 控制信號/警報；
X22：27V（選項）；
X4：KPC 和電源風扇的供電；
X307：未使用(27V)；
USB：KPC - 蓄電池管理器/USV 管理器接口；
X501：未使用；
X21：RDC - 27V 供電電源；
X305：蓄電池接口；
X6：X21 - 機器人 KCB 27V 供電電源；
X301：預留 - 27V 非緩沖式；
X1：KPS27 - 27V 供電；
X15：未使用 (27V)；
X402：安全輸入端 1 至 3；
X403：安全輸入端 4 至 7；
X404：安全輸入端 8 至 9；
X401：零點標定參考點開關；
X407：X19 - 示教器；
X14：內部風扇供電（未使用）；
X308：跳線 - 外部供電/蓄電池；
X405：安全接觸器輸出端10，單信道輸入端10；
X11：跳線 - 主開關輔助觸點（未使用）；
X306：X19 - 示教器供電電源；
X302：X55 - 總線耦合器 24V（已緩沖）；
CIB控制柜接口板的功能
1、機器人控制系統部件的通訊接口；
2、安全輸出端和輸入端：
① 零點復歸；
② 示教器；
③ 用于確保設備安全的接口X11（50 極 D-Sub 插頭）。
3、四個適用于客戶應用程序的測量輸入端（節拍：125 ysec）；
4、監控機器人控制系統中的風扇（控制箱風扇、驅動裝置箱風扇）；
5、下列部件通過庫卡控制器總線與控制系統電腦相連接：
① KSPsr- 庫卡小型機器人伺服包；
② RDC- 分解器數字轉換器；

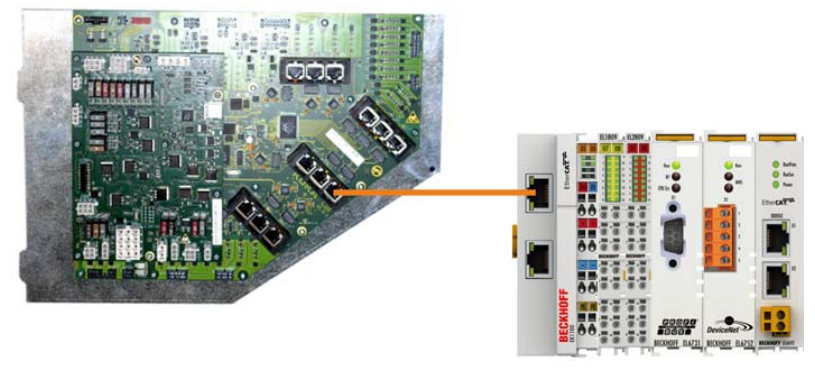

③ EM8905-1001 - EtherCat 現場總線用戶板；
④ MEMD - 微電子控制裝置；
6、通過庫卡系統總線，下列組件可與控制系統電腦相連接：
① 示教器（Operator Panel Interface）；
② RoboTeam；
7、EDS- 電子數據存儲器的接口。
