KUKA庫卡KR C4控制柜維修

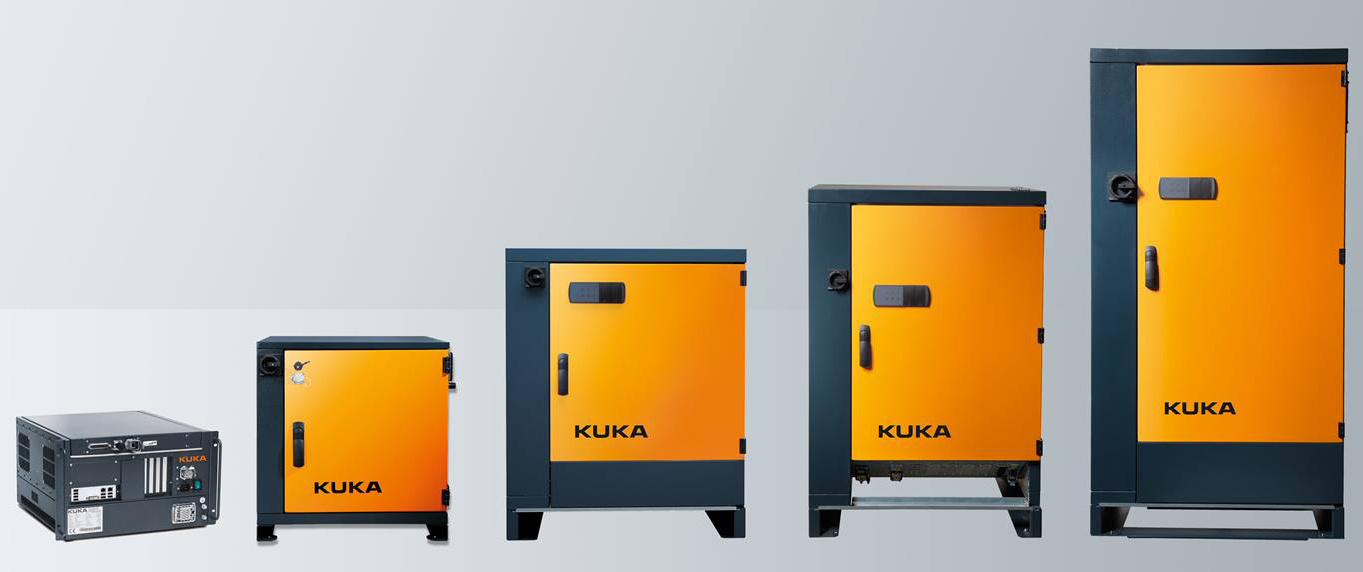

KUKA KR C4 控制系統有五種不同的變型：KR C4 compact、KR C4 smallsize-2、KR C4、KR C4 midsize、KR C4 extended，今天講解一下KR C4控制柜的組成及部件功能。

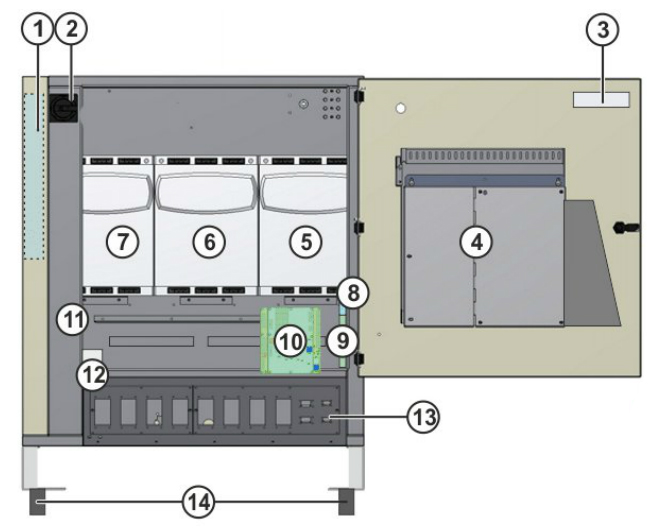

KUKA庫卡機器人 KR C4控制系統元件概覽

KUKA庫卡KR C4控制柜維修

1：電源濾波器；

2：總開關；

3：控制器系統面板（CSP）；

4：控制系統 PC 機（KPC）；

5：帶驅調節器的驅動電源（軸7和軸8，選配）；

6：1至3軸驅動調節器；

7：4至6軸驅動調節器；

8：制動濾波器；

9：控制柜（CCU）；

10：安全接口板（SIB）；

11：保險元件；

12：蓄電池；

13：接線面板；

14：滾輪安裝組件（選配）

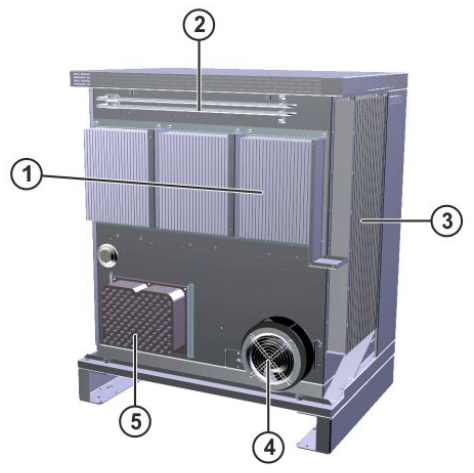

KUKA庫卡KR C4控制柜維修

1：KSP/KPP（Power-Pack）散熱器；

2：制動電阻；

3：熱交換器；

4：外部風扇；

5：低壓電源件。


KUKA庫卡機器人 KR C4控制系統元件功能簡介

庫卡Power-Pack(KPP)驅動電源

庫卡Power-Pack(KPP)驅動電源可從三相電網中生成整流中間回路電壓，為內部驅動調節器和外部驅動裝置供電。KPP上有顯示運行狀態的LED。

KPP驅動電源具有下列功能：

1、KPP驅動電源復合運行中的中央交流電源接口；

2、接通和關斷電源電壓；

3、用直流中間回路為各軸伺服系統供電；

4、帶外部鎮流電阻接口的集成制動斬波器；

5、鎮流電阻的過載監控；

6、通過短路制動停止同步伺服電機。



庫卡Servo-Pack（KSP）機械手軸驅動調節器

庫卡Servo-Pack（KSP）機械手軸驅動調節器具有下列功能：

1、功率范圍：每個軸伺服器11kW至14kW；

2、直接供應直流中間回路電壓；

3、伺服電機的場定向控制：扭矩調節。



控制系統主機

控制系統PC(KPC)組件：

1.Netzteil（電源）；

2.主板；

3.處理器；

4.散熱器；

5.存儲模塊；

6.LAN雙網卡DualNIC（部分型號沒有）；

7.電腦風扇；

8.可選的設備組件，例如現場總線卡。



控制系統PC(KPC)負責以下功能：

1.操作界面；

2.程序的生成、修正、存檔及維護；

3.流程控制；

4.軌道設計；

5.驅動電路的控制；

6.監控；

7.安全技術；

8.與外圍設備（其他控制系統、主導計算機、各種PC機、網絡）進行通訊。



控制柜(CCU)

控制柜(CCU)是機器人控制系統所有部件的配電裝置和通訊接口。CCU由控制柜接口板（CIB）和電源管理板(PMB)組成。所有數掘通過內部通訊傳輸給控制系統，進行進一步處理。當電源故障時，控制系統部件由蓄電池供電，直至位置數據備份好且控制系統關閉。通過負載測試檢查蓄電池的充電狀態和質量。

控制柜(CCU)主要功能：

1.安全輸出端和輸入端：

①控制主接觸器1和2；

②零點復歸；

③插入的庫卡示教器；

2.客戶應用的四個快速測量輸入端。

3.監控庫卡機器人控制系統中的風扇。

①外部風扇；

②控制系統電腦的風扇；

4.溫度值采集：

①變壓器的熱效自動開關；

②冷卻器的信號觸點；

③主開關的信號觸點；

④鎮流電阻溫度傳感器；

⑤柜內溫度傳感器；

5.診斷LED；

6.電子數據存儲器的接口。



控制器系統面板（CSP）

控制系統操作面板（CSP）是各種運行狀態的顯示單元。

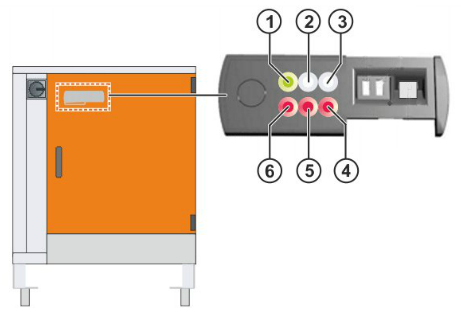

控制系統操作面板（CSP）指示燈的意義：

KUKA庫卡KR C4控制柜維修



①LED指示燈1：運行LED指示燈；

②LED指示燈2：休眠模式LED指示燈；

③LED指示燈3：自動模式LED指示燈；

④LED指示燈4：故障LED指示燈1；

⑤LED指示燈5：故障LED指示燈2；

⑥LED指示燈6：故障LED指示燈3；



KUKA庫卡機器人 KR C4控制柜接口說明：

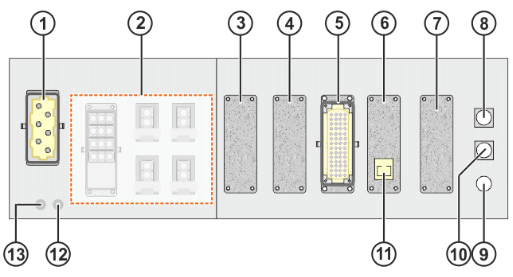

接線面板接口說明：

KUKA庫卡KR C4控制柜維修

1、XS1電源接口

2、電機插頭接口；

3、備用接口；

4、備用接口；

5、安全接口X11；

6、備用接口；

7、備用接口；

8、X19 smartPAD接口；

9、X42選項；

10、X21 RDC接口；

11、X66以太網安全接口；

12、SL1機械手接地導線；

13、SL2朱電源接地導線。



KUKA庫卡KR C4控制柜維修

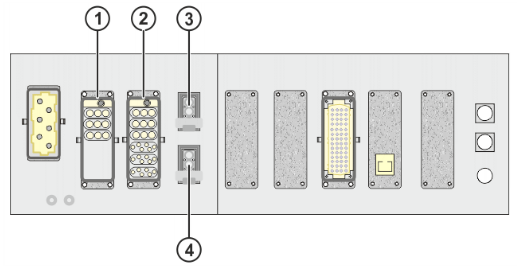

插槽1，可用下列電機接口來配置插槽1：

①重載荷件軸1-3電機插頭X20.1

②卸碼垛機器人重載荷件軸1-3和6電機插頭X8；

③軸1-4電機插頭X81。



插槽2，可用下列電機接口來配置插槽2：

①軸1-6電機插頭X20；

②重載荷件軸4-6電機插頭X20.4；

③卸碼垛機器人重載荷件軸5和6電機插頭X20.4；

④軸5-8電機插頭X82。

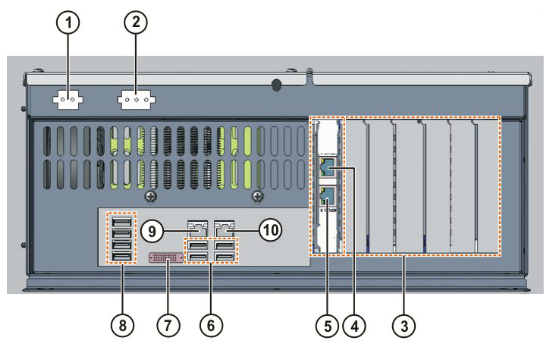

KUKA庫卡機器人 KR C4控制柜主板D3076-K接口示意圖

KUKA庫卡KR C4控制柜維修

1、DC24V電源插頭X96；

2、PC風扇的X962插頭；

3、現場總線卡插座1至7；

4、LAN雙網卡DualNIC：庫卡控制器總線；

5、LAN雙網卡DualNIC：庫卡總線；

6、4 USB 2.0端口；

7、DVI-I（支持VGA，借助DVI-VGA適配器）。只有控制器系統未連接任何已激活的控制設備（SmartPAD、VRP），才能在一臺外部監視器上顯示控制系統操作界面。

8、4 USB 2.0端口；

9、板載LAN雙網卡：庫卡選項網絡接口；

10、板載LAN雙網卡：KUKA Line Interface（庫卡線路接口）

主板D2608-K、D3236-K的接口、和主板D3076-K的接口類似。
