安川機器人示教器NX100按鍵膜在使用多年后，難免會出現破損、被腐蝕的現象，所以廣州長科自動化囤備了大量全新的示教器NX100按鍵膜NKS-005E。

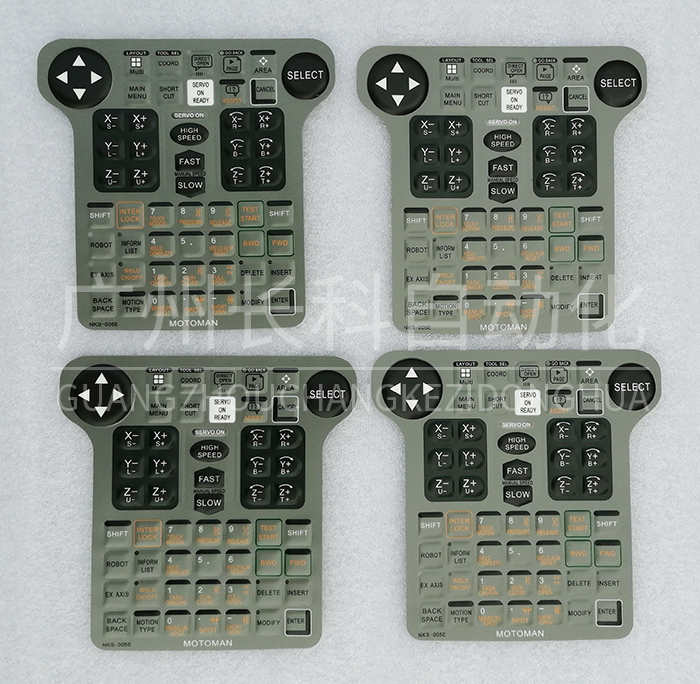

MOTOMAN NX100按鍵膜

安川示教器NX100按鍵膜NKS-005E的按鍵分為文字鍵、圖形鍵、數值鍵、軸操作鍵。

安川示教器NX100按鍵膜NKS-005E的按鍵中英文對照：

LAYOUT：分布

Multi：多畫面

TOOL SEL：選工具

COORD：坐標

DIRECT OPEN：直接打開

GO BACK：返回

PAGE：翻頁

AREA：區域

SELECT：選擇

MAIN MENU：主菜單

SHORT CUT：快捷方式

SERVO ON READY：伺服準備

SERVO ON：伺服通（1、按下示教器上的[伺服準備]鍵，以接通伺服電源，當“伺服通”的指示燈閃爍時，表明伺服電源已接通。

2、當操作者握緊示教器上的安全開關時，則伺服電源被接通，并且“伺服通”指示燈點亮。）

ASSIST：輔助

CANCEL：清除

HIGH SPEED：高速

FAST：高

MANUAL SPEED：手動速度

SLOW：低

SHIFT：轉換

INTER LOCK：連鎖

PRESSURE：引弧

RELEASE：送弧

TEST START：試運行

ROBOT：機器人切換

INFORM LIST：命令一覽

WELD COMPLETE：伺服接通/伺服電源

WELD ALM RESET：退絲

BWD：后腿

FWD：前進

EX AXIS：外部軸切換

WELD ON/OFF：焊接 通/斷

TASK ORIGIN：定時器

FULL OPEN：電流電壓

DELETE：刪除

INSERT：插入

BACK SPACE：退位

MOTION TYPE：插補方式

MANUAL SPOT：參考點

SHORT OPEN：電流電壓

MODIFY：修改

ENTER：回車

“5”數字鍵：瓦斯/熄弧

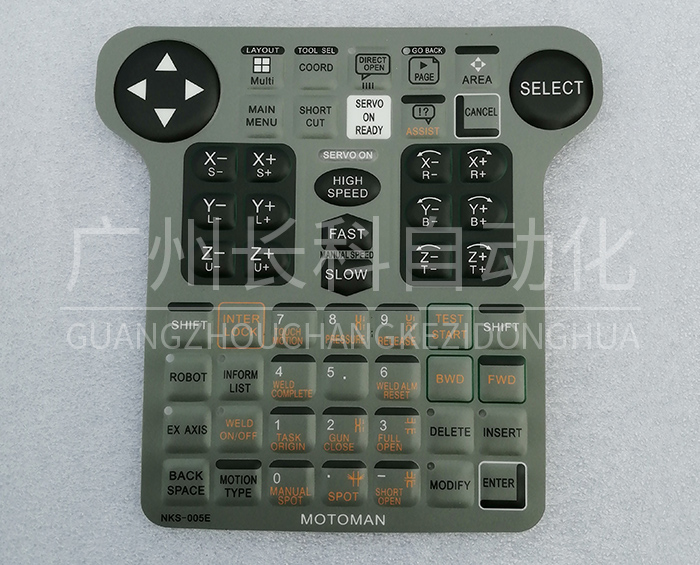

MOTOMAN NX100按鍵膜



安川示教器NX100按鍵膜NKS-005E的按鍵功能描述：

[連鎖]+[前進]：執行單步前進

[連鎖]+[后退]：執行單步后退（只執行移動命令）

[連鎖]+[試運行]：執行連續前進運行，速度較快，請注意安全。

[轉換]+[區域]：示教器中文和日文語言切換。

[連鎖]+[選擇]：強制輸出信號ON，OFF。

[清除]：解除發生中的錯誤。

[翻頁]：往下翻頁（只有在翻頁指示燈亮?xí)r有效）。

[翻頁]+[轉換]：往上翻頁。

[刪除]+[回車]：刪除程序行。

[插入]+[回車]：插入所設定的程序。

[修改]+[回車]：在位置命令行修改為當前機器人位置坐標（只對位置命令有效）。

[插補方式]：位置命令MOVJ→MOVL→MOVC→MOVS。

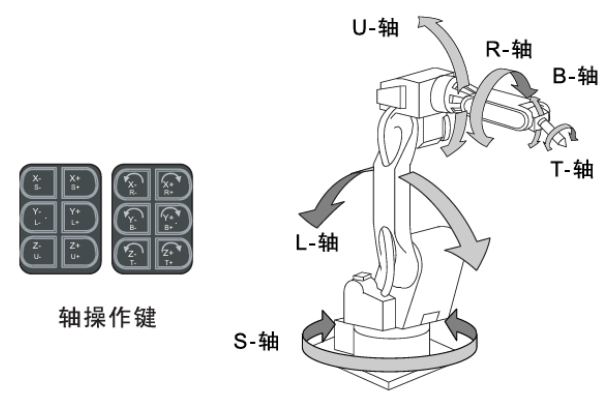

安川機器人軸操作鍵

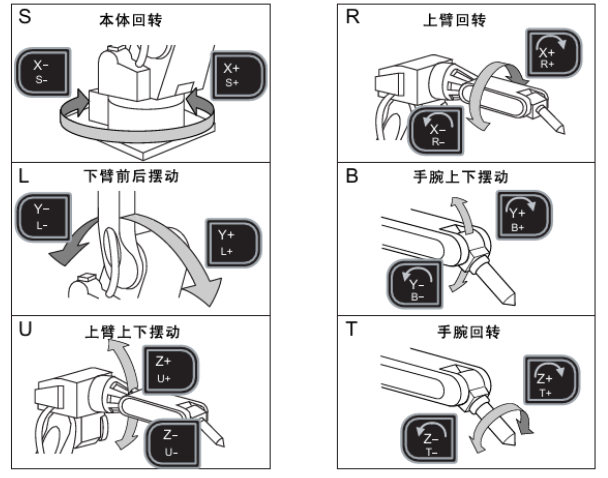

YASKAWA安川機器人軸操作鍵的作用
