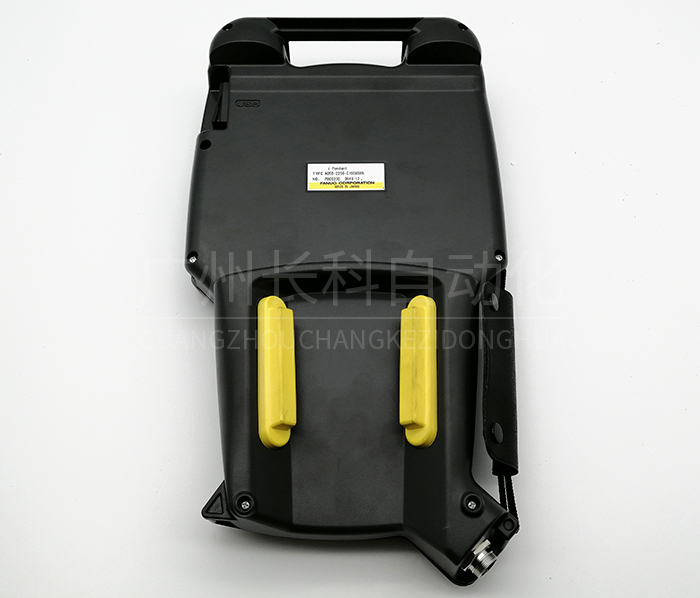

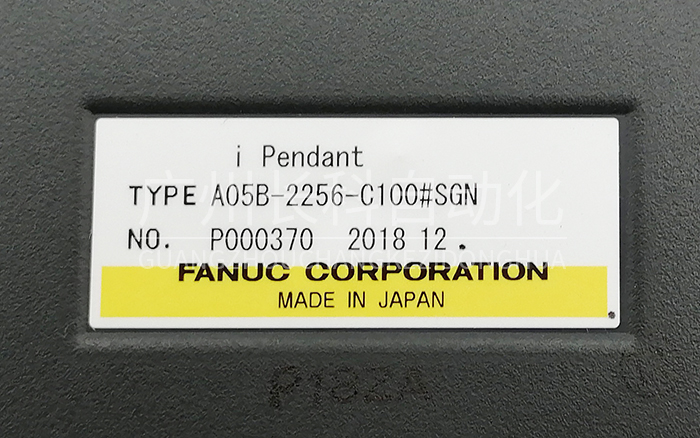

FANUC示教器A05B-2256-C100#SGN



FANUC示教器A05B-2256-C100#SGN



FANUC示教器A05B-2256-C100#SGN



使用FANUC發那科示教器，示教器有效開關、安全開關、急停按鈕之間的關系。

示教器有效開關：示教器有效開關處于“ON”檔時，將示教器置于有效狀態；處于“OFF”檔時，示教器處于無效狀態，點動進給、程序創建、測試執行無法進行。

安全開關：安全開關有三個位置，按到中間位置成為有效。在有效時，安全開關松開手，或者用力將其握緊，發那科機器人都會停止。

急停按鈕：啟用急停按鈕時，不管示教器有效開關在那一檔，發那科機器人都會停止。

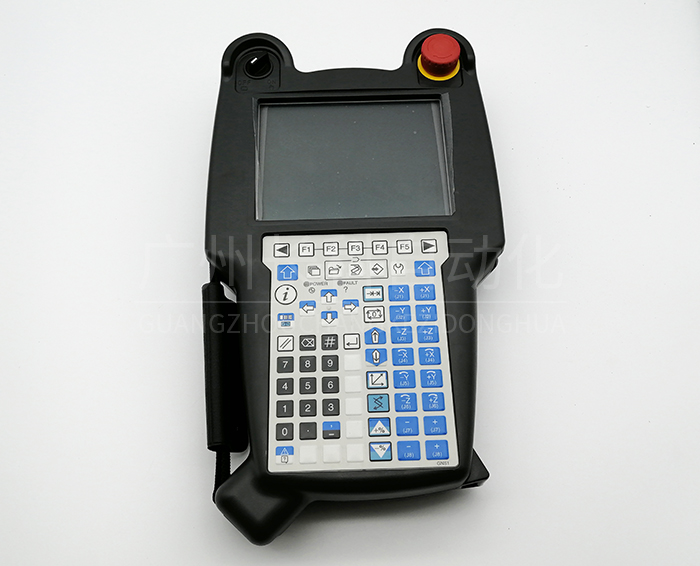

發那科示教器鍵盤可分為菜單按鍵、點動按鍵、執行按鍵、編輯按鍵和其他按鍵。

點動機器人方法

第一步：控制柜模式開關打置收到模式；

第二步：示教器模式開關打置ON；

第三步：按住使能鍵（DEADMAN）置一檔；

第四步：選取所需的坐標系；

第五步：按住一個SHIFT鍵的同時按住隨意一個運動鍵。



示教模式

關節坐標示教（Joint）：通過發那科示教器上相應的鍵轉動機器人的各個軸示教

直角坐標示教（XYZ）：沿著笛卡兒坐標系的軸直線移動機器人，分兩種坐標系：

1）通用坐標系（World）：機器人缺省的坐標系；

2）用戶坐標系（User）：用戶自定義的坐標系；

工具坐標示教（Tool）：沿著當前工具坐標系直線移動機器人。工具坐標系是匹配在工具方向上的笛卡兒坐標系設置示教模式，按發那科示教器上的COORD鍵進行選擇。
